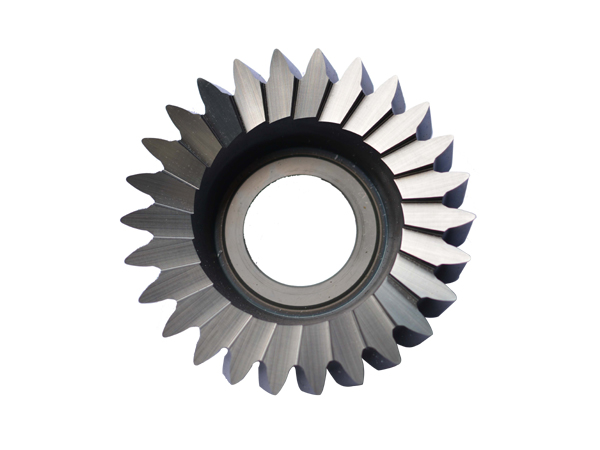

圓柱形車齒刀

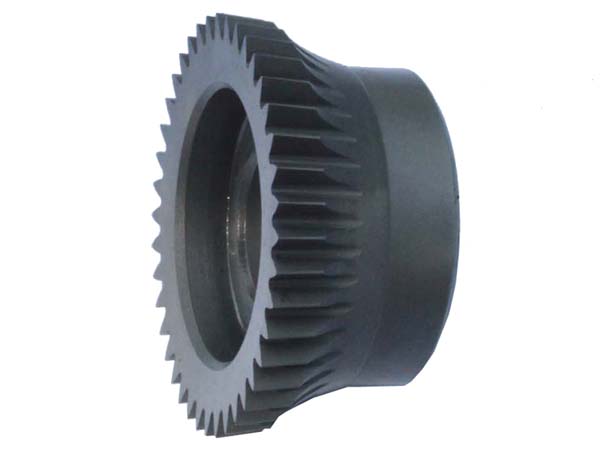

圓錐形車齒刀

車齒刀（又叫：剮齒刀，滾插刀）

刀具外形象插齒刀；切削齒輪時象滾刀滾切齒輪；切齒輪時的切齒嚙合原理象剃齒刀剃削齒輪。切削工作時，像在普通車床上車削工件一樣，有徑向進給，又有軸向進給，刀具始終與被切齒輪接觸，不存在切削空行程，所以很形象的認為是仿佛在用刀具車削出齒輪的輪齒一樣，故之稱為車齒刀。

與插齒工藝相比，因?yàn)闊o(wú)需插齒讓刀行程，無需讓刀空程，其制齒效率很高，是傳統插齒方式的 5 ～ 10 倍。

與拉齒工藝相比，刀具制造周期短；刀具制造成本低；切不同齒數齒輪時，刀具存在被代用的可能性等優勢；其制齒精度比傳統拉齒提高 1 ～ 2 級。

車齒工藝靈活，廣泛用于內齒、外齒、直齒、斜齒、鼓形齒、錐度齒的漸開線齒輪；鏈輪等非漸開線齒輪以及復雜的可展成加工的不對稱齒形工件。

按刀具外形分為：圓錐形和圓柱形。常用圓錐形。

刀具材料：粉末冶金高速鋼，硬質合金

模數范圍：m0.5 ～ m8

刀具結構：碗形，錐柄，直柄

刀具標準：GB 6082、DIN 1829

刀具精度：AA、A
